型号：9A

电(方波)刺激是生理药理最常用的实验方法之一。刺激仪功能的强弱、方波设定范围的宽窄、波形的

好坏、使用方便与否是实验成败的关键。

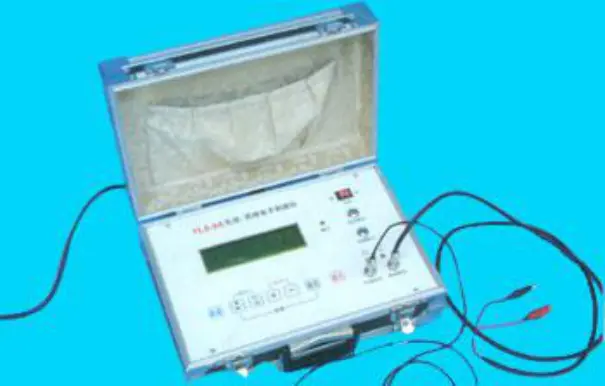

9A 刺激仪为多用途方波刺激仪，输出的电压范围宽，最高可达 200V，具有限流保护功能，限制电流可调，最大输出电流为 4mA，刺激输出与控制电路完全隔离，可通过参数设定，定制多种类型的输出方波，输出可通过开关触发，也可通过外接输入信号触发，在外接输入信号触发时可设为延时输出，延时时间可调，输出的方波包括：正脉冲、正脉冲+延时+负脉冲、正脉冲+负脉冲三种波形，输出的脉冲数可调，输出过程电压可随意调整，能适合生理、药理等各类实验的需要。仪器采用液晶面板，中文显示当前输出参数，非常直观，可存储 8 个设定的波形参数，方便了实验人员的操作。

主要特点：

1．双向脉冲：双向脉冲解决了长时间用一种极向刺激使电极周围产生极电解反应的问题，从而保护了与电极接触的神经、肌肉、血管等组织，减轻了组织极化效应。

2．高电压：高电压可用于对动物的强刺激，如惊厥、激怒、刺痛和对大动物的刺激，如猪、狗、猴、兔等，解决了一些生物信号采集处理系统刺激电压较低的问题。

3．限电流：其一保护刺激对象不受大电流伤害，二保护仪器不过流损坏，当输出电流超过限流值时仪器自动降低脉冲幅度，使电流不超过设定值。

4．梯度增压：当设定为连续波变化输出模式时，输出将按设定的基础值和递增间隔时间以及增量电压自动增压输出，用于刺痛和激怒实验非常方便。

5．外触发输出：外触发输出是在给外部输入一个脉冲信号或一组脉冲信号时在输出端输出一个或一组同极性的信号，因其输出电压和电流是可调的，从而起到了信号放大和波形整形的作用。

主要技术指标：

方波输出形式：正脉冲

正脉冲+延时+负脉冲

正脉冲+负脉冲

方波输出类型：单波输出

单波断续输出

连续波输出

连续波断续输出

连续波变压输出

外方波输入、变压变流输出

方波参数：电压：2～200V，增量为 1V

电流：0．01～2．00mA 可调限流 增量为 0．01mA

波宽：50μs～4．99999s 误差<±2μs

间隙：50μs～4．99999s 误差<±2μs

触发延时：0 或 20μs～4．9999s 误差<±2μs

触发信号电压：±2～12V

间断：1ms～999．999s

有 8 个存储设定，可设定成最常用的 8 种方波输出形式。带同步输出接口。
